在實際運行中，部分變壓器的中性點是直接接地的。但還有部分變壓器的中性點不接地運行。當系統發生接地故障，中性點接地的變壓器裝設的零序電流保護，短時限動作于斷開母聯或分段斷路器，縮小故障影響范圍，長時限動作于斷開變壓器各側斷路器。中性點接地的變壓器跳開后，電網零序電壓升高會危及中性點不接地的變壓器中性點絕緣。因此，中性點不接地的變壓器應裝設零序電壓保護。
中性點放電間隙的擊穿電壓難以做到完全準確，因其放電電壓受大氣條件、調整精度以及連續放電次數的影響可能出現間隙過流保護該動作而不能動作的情況。為此，還應裝設間隙過壓保護，作為放電間隙拒動時的后備保護。
一般而言，間隙過壓保護采用母線電壓互感器開口三角繞組的電壓。大電流接地系統開口三角繞組額定相電壓為100V。

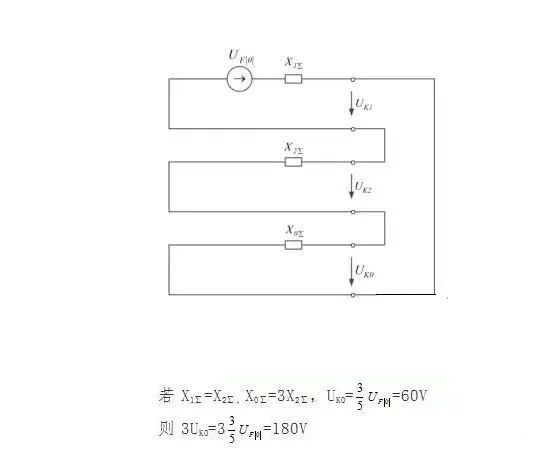

為確保系統接地中性點存在時，間隙保護不誤動，其整定值應躲過系統單相接地時不平衡電壓U0。由單相接地故障序網圖可知當零序阻抗與正序阻抗比值最大時，故障點的零序電壓最大。一般認為由于輸電線路零序阻抗約等于正序阻抗的3倍，中性點接地主變壓器的零序阻抗小于等于正序阻抗，因此中性點直接接地系統綜合零序阻抗小于等于3倍正序阻抗，故取X0∑=3X1∑分析單相接地故障時可能出現的最大零序電壓。
江城，市中心，紫薇小區某單身公寓內。當清晨的第一縷陽光，透過玻璃照進臥室時，蕭陽迷迷糊糊的睜開了眼，發現自己正躺在一個陌生的房間內?！斑@是哪？” 他四處打量了下。這是一套面積并不大的單身公寓，房子裝修的倒也算精致，床頭擺了一個大大的棕熊玩偶。自己怎么會在這里？蕭陽揉了揉有些刺痛的腦袋，依稀想起了昨天傍晚發生的事情。昨天傍晚時分，他騎著電動車替店里去送外賣，在路上被一輛忽然出現的紅色轎車撞倒，隨后便失去了意識。蕭陽撐起身體，跳下床，但伸出去的手，卻碰到了一個軟軟薄薄的東西。嗯？這是什么？他很奇怪的拿起那軟軟薄薄的黑色透明物件，仔細瞄了一眼，差點鼻血狂噴而出。這，這竟然是一條女士的貼身衣物。輕盈剔透，薄如蟬翼，帶著絲絲女人香，沁人心脾。
江城，市中心，紫薇小區某單身公寓內。當清晨的第一縷陽光，透過玻璃照進臥室時，蕭陽迷迷糊糊的睜開了眼，發現自己正躺在一個陌生的房間內。“這是哪？” 他四處打量了下。這是一套面積并不大的單身公寓，房子裝修的倒也算精致，床頭擺了一個大大的棕熊玩偶。自己怎么會在這里？蕭陽揉了揉有些刺痛的腦袋，依稀想起了昨天傍晚發生的事情。昨天傍晚時分，他騎著電動車替店里去送外賣，在路上被一輛忽然出現的紅色轎車撞倒，隨后便失去了意識。蕭陽撐起身體，跳下床，但伸出去的手，卻碰到了一個軟軟薄薄的東西。嗯？這是什么？他很奇怪的拿起那軟軟薄薄的黑色透明物件，仔細瞄了一眼，差點鼻血狂噴而出。這，這竟然是一條女士的貼身衣物。輕盈剔透，薄如蟬翼，帶著絲絲女人香，沁人心脾。
江城，市中心，紫薇小區某單身公寓內。當清晨的第一縷陽光，透過玻璃照進臥室時，蕭陽迷迷糊糊的睜開了眼，發現自己正躺在一個陌生的房間內。“這是哪？” 他四處打量了下。這是一套面積并不大的單身公寓，房子裝修的倒也算精致，床頭擺了一個大大的棕熊玩偶。自己怎么會在這里？蕭陽揉了揉有些刺痛的腦袋，依稀想起了昨天傍晚發生的事情。昨天傍晚時分，他騎著電動車替店里去送外賣，在路上被一輛忽然出現的紅色轎車撞倒，隨后便失去了意識。蕭陽撐起身體，跳下床，但伸出去的手，卻碰到了一個軟軟薄薄的東西。嗯？這是什么？他很奇怪的拿起那軟軟薄薄的黑色透明物件，仔細瞄了一眼，差點鼻血狂噴而出。這，這竟然是一條女士的貼身衣物。輕盈剔透，薄如蟬翼，帶著絲絲女人香，沁人心脾。
江城，市中心，紫薇小區某單身公寓內。當清晨的第一縷陽光，透過玻璃照進臥室時，蕭陽迷迷糊糊的睜開了眼，發現自己正躺在一個陌生的房間內。“這是哪？” 他四處打量了下。這是一套面積并不大的單身公寓，房子裝修的倒也算精致，床頭擺了一個大大的棕熊玩偶。自己怎么會在這里？蕭陽揉了揉有些刺痛的腦袋，依稀想起了昨天傍晚發生的事情。昨天傍晚時分，他騎著電動車替店里去送外賣，在路上被一輛忽然出現的紅色轎車撞倒，隨后便失去了意識。蕭陽撐起身體，跳下床，但伸出去的手，卻碰到了一個軟軟薄薄的東西。嗯？這是什么？他很奇怪的拿起那軟軟薄薄的黑色透明物件，仔細瞄了一眼，差點鼻血狂噴而出。這，這竟然是一條女士的貼身衣物。輕盈剔透，薄如蟬翼，帶著絲絲女人香，沁人心脾。
由于開口三角繞組位于母線電壓互感器，因此在線路發生單相接地故障時，其感應電壓中的零序分量必然要小于180V，可保證間隙保護不誤動。
當接地變壓器跳開后，系統接地中性點失去，此時系統變?yōu)椴唤拥叵到y(tǒng)。故障相電壓降為零，非故障相電壓升高為原來的倍，兩者夾角由120°縮小為60°。此時感應至母線壓變開口三角繞組的相電壓數值理論上應為173.2V。
但開口三角繞組額定相電壓為100V，因此考慮開口三角繞組飽和的情況下，實際上僅能輸出130V左右的相電壓。此時，開口三角繞組感應電壓U為U=1.732*130=225V
由于在系統接地中性點失去時，開口三角繞組感應電壓僅存在零序分量3U0=225V＞180V
由此可見，間隙過壓保護整定180V能在系統接地中性點失去的情況下，發生單相接地故障時，能夠可靠動作。
