   微機保護裝置也稱為繼電保護裝置，對于大多數，可以說絕大多數的微機保護裝置都具有三段式電流保護裝置，其中第一段電流保護也稱為無時限電流保護，又稱為電流速斷保護。

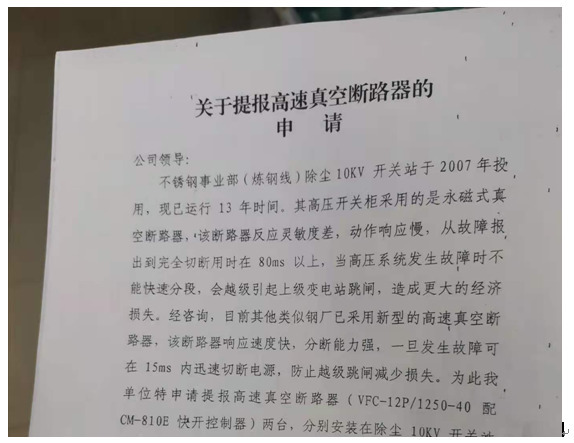

   以上為某鋼廠的對于電站開關柜的動作要求。其中對于微機保護裝置，要求保護裝置動作控制在10毫秒之內。這個可以實現嗎？

這種情況應該也是可以實現，但是對于常規的保護裝置，這種情況是不易實現的。對于保護裝置正常動作，需要有幾個階段，1、保護裝置模擬采集故障，一般是都模擬插件部分來決定的。2、處理部分為CPU核心處理器，將故障分析，并及時的給相應的繼電器出口發命令。3、繼電器出口發出動作命令，驅動斷路器動作。每個環節都需要時間，其中采集時間在20毫秒左右。那么整個流程下來，至少是20毫秒的樣子。如果要求裝置的反應時間為10毫秒，那么對于裝置的整體硬件和程序軟件都是非常大 的挑戰。

保護裝置是二次設備，作為保護產品，尤其是繼電保護，要求具有四性，其中有靈敏性、速斷性、穩定性和可靠性。國家電網對于微機保護裝置的動作時間是有一定的要求的，不能一味的追求時間。

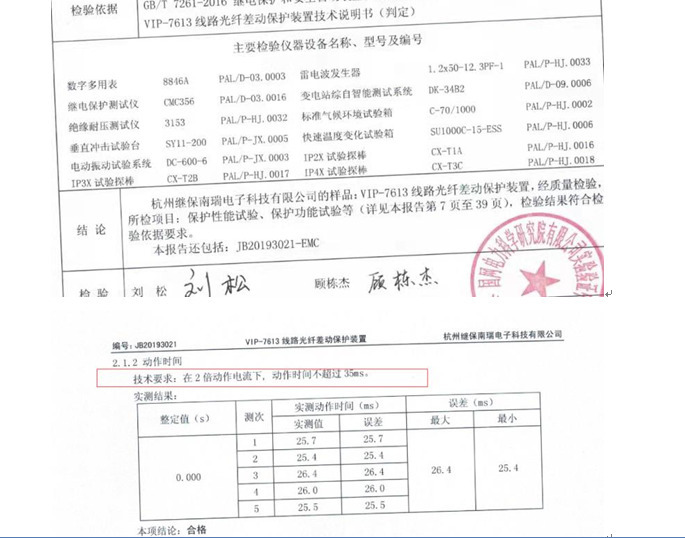

   由上圖可見，保護裝置的動作時間，控制在35毫秒，其實就可以滿足國家電網對于微機保護裝置的基本要求。

文章來自電力微機保護網
