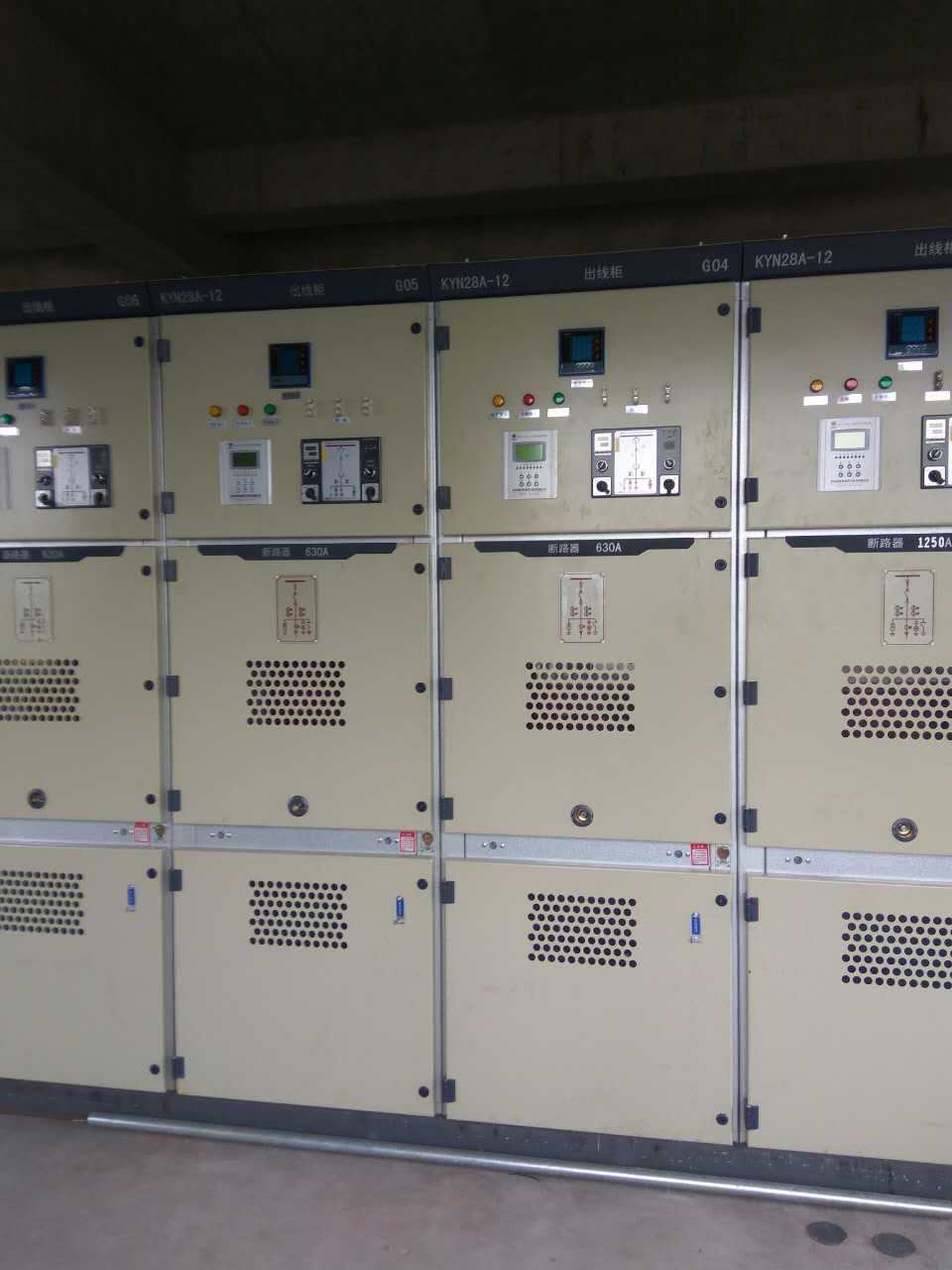

   在一個變電站中，經常會使用到各種各樣的高壓開關柜，其中包括進線柜、出線柜、變壓器柜、電容柜、PT柜、計量柜、隔離柜等。不同的高壓開關柜行使不同的功能。也許在外觀上看沒有什么區別，但是在內部差別卻很大。

關于進線柜，操作的步驟簡單的介紹一下。

1. 關閉所有柜門及后封板并鎖好。

2. 推上轉運小車并使其定位，把斷路器手車推入柜內并使其在試驗位置定位，推斷路器時需把斷路器兩推拉把手往中間壓，同時用力往前推(往柜內推)，斷路器到達試驗位置后，放開推拉把手，把手應自動復位。手動插上航空插，關上手車室門并鎖好。

3. 觀察上柜門各儀表、信號指示是否正常。

4. 將斷路器手車搖柄插入搖柄插口并用力壓下，順時針轉動搖柄，約20圈，在搖柄明顯受阻并伴有“咔嗒”聲時取下搖柄，此時手車處于工作位置，航空插頭被鎖定，斷路器手車主回路接通，查看相關信號。

5. 觀察帶電顯示器，確定外線電源已送至本柜。

6. 合轉換開關使斷路器合閘送電，同時儀表門上紅色合閘指示燈亮，綠色分閘指示燈滅，查看其它相關信號，一切正常，送電成功。7. 如斷路器合閘后自動分閘或運行中自動分閘，則需判斷何種故障并排除后才可按以上程序重新送電。

   以上為進線柜的送電步驟，在很多情況下，開關柜上的微機保護裝置數據早已跟后臺監控通訊，這些操作一般都是可以在后臺電腦中操作。不僅操作方便，而且更為安全。送電這個工作是比較危險的，如果開關柜本身存在故障，或者異常。一旦送電，很容易會對現場操作人員造成傷害。為了安全，盡量在電力監控后臺進行操作。
