   相對編號法也叫相對標號法，是在每個接線端子處標明它所連結對象的編號，以表明二者之間相互連接關系的一種方法。是二次回路中應用最廣泛的編號方法

   當兩個設備的端子通過連線互相連接時，在安裝接線圖上，用相對編號法來表示設備某個端子（接線柱）的連線的連接去向。簡單的說為：甲的端子上標乙的端子號，乙的端子標出甲的端子號。這個編號標在每個設備的端子連接線的線頭處。在實際設備的接線柱以及端子排的端子接線頭上都標有以相對編號法的編號，以標明連接的去向。

   利用相對編號法、回路標號弄清安裝圖與展開圖的接線原理圖中設備的對應關系。核查安裝圖與展開圖的對應關系的主要目的：

   第一是檢查安裝圖是否與展開圖相對應。

   第二，弄清展開圖中各設備在現場的位置。從安裝圖查清某個端子排的端子在展開圖中的位置，則先查出該端子上所在的回路標號，再查對展開圖中回路標號，相同的回路標號即同個回路，即可在展開圖中迅速找到該回路，在展開圖查明它在整個回路中的作用。如手上只有安裝圖或者發現安裝圖與展開圖的原理接線圖無法對應時，則從安裝圖中每個的設備端子上所標的編號，依據相對編號法，查到該所連接的另外設備的端子，然后再查出該端子所連接另外設備，直到查到直流電源的正負極或交流回路的火線和中性線為止。最后把整個相關的回路都查出來，畫成圖后可分析連接是否符合動作原理。當想弄清展開圖上設備的位置時，則一是利用展開圖上的設備表提供的位置，然后去相應的安裝圖上查對。二是先弄清展開圖中的端子符號，哪些是屏柜端子排的端子、哪些是（保護或自動）裝置的端子，然后直接去可能的屏柜、端子箱中查找。

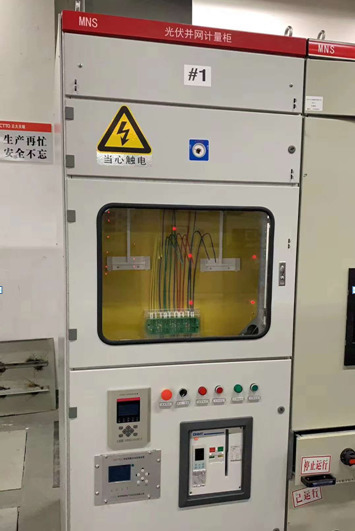

 相對標號法在二次圖中體現的非常明顯。熟悉并掌握相對標號法是識圖認圖的基礎。尤其從事開關柜、微機保護等電力二次方面的從業人員掌握相對標號法尤為重要。
