   會識圖的重要性：會看變電站的常用圖紙資料是電力從業人員的一項基本能力，是電力員工通過自學熟悉變電站的前提條件，是分析二次回路異常或故障的基礎能力。

二次識圖須準備的相關知識

1 常用的概念說明接點的常態：指在變電站圖紙中的繼電器、接觸器或壓力等接點的正常狀態。對開關、刀閘、地刀的位置輔助接點，是指開關、刀閘、地刀在斷開位置時接點的狀態。對于壓力接點、溫度接點、熱繼電器等，指正常壓力下的狀態。對于繼電器或接觸器指它們不勵磁時的狀態。

勵磁與不勵磁：對于電壓型線圈的繼電器或接觸器，指在它們的線圈兩端施加有足夠大的電壓，能使其接點分、合狀態發生改變的狀態。對于電流型線圈的繼電器或接觸器，指在它們的線圈通過足夠大的電流，能使其接點轉態發生變化的電壓。接點動作與不動作：接點處于常態，叫不動作。如因設備的繼電器或接觸器勵磁，或者壓力改變、溫度改變等，導致接點的分、合狀態不同于常態，叫接點動作。

原理接線圖：用以表示測量表計、控制信號、保護和自動裝置的工作原理。原理圖反映的整個裝置（回路）的完整概念，主要用于了解裝置、回路的動作原理。在原理圖中，各元件是整塊形式，與一次接線有關部分劃在一起，并由電流回路或電壓回路聯系起來。但圖中無端子編號、各回路交叉，實際使用常干不便。

展開圖：是另一種方式構成的接線圖，各元件被分成若干部分。元件的線圈、觸點分散在交流回路和直流回路中。在展開圖中依電流通過的方向，畫出按鈕、觸點、線圈和它們端子編號，由左至右，由上到下排列起來，最后構成完整的展開圖。在圖的右側還有文字說明回路的作用。特點是條理清晰，非常方便對回路的逐一分析與檢查。常見的展開圖有電流、電壓回路圖，控制及信號回路圖。

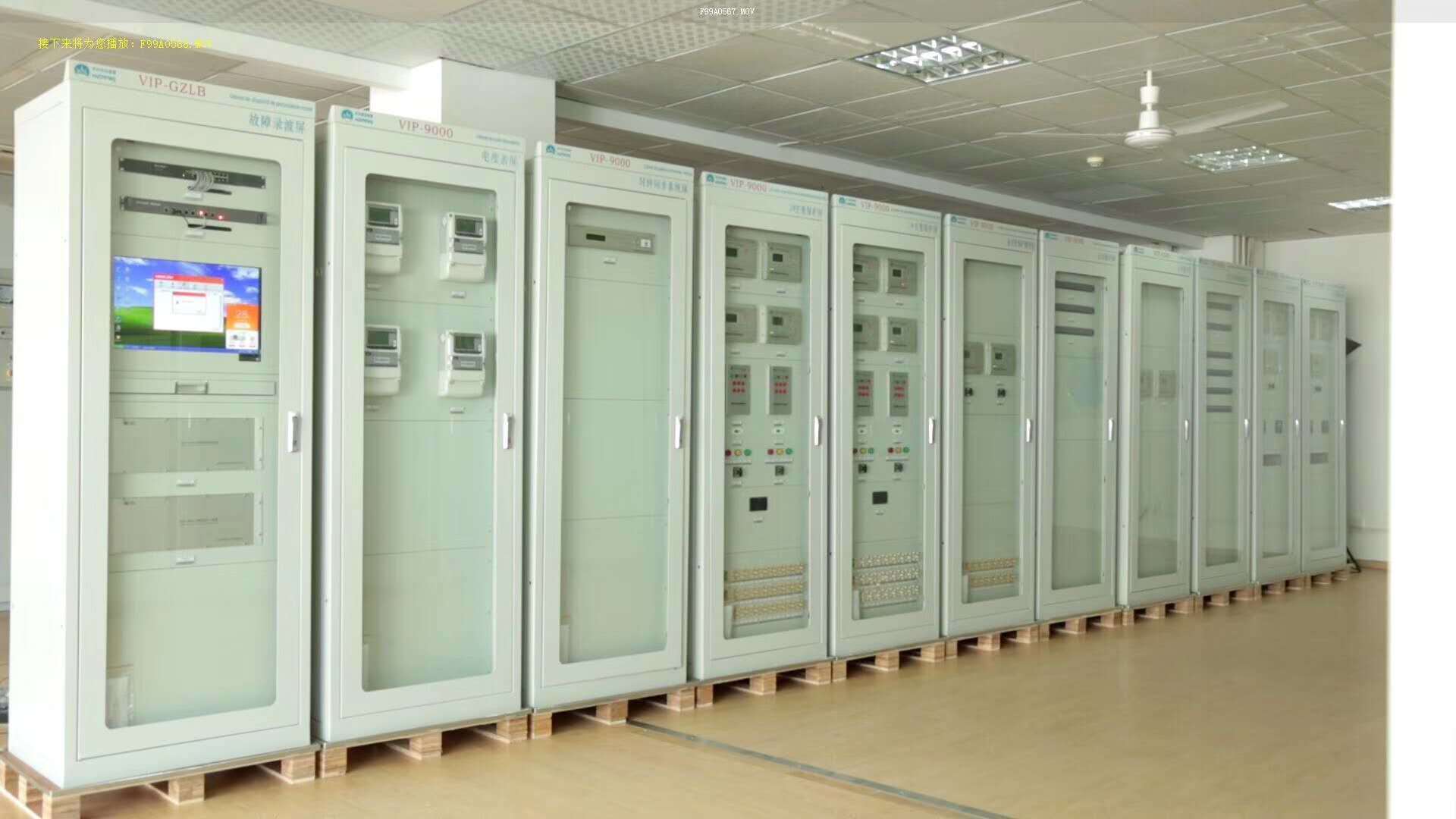

平面布置圖：反映一個屏（保護屏、控制屏、電度表屏等）上全部設備的安裝位置，并指明各設備在整個屏中的設備編號。用于了解一個屏設備的布置情況（安裝位置、設備型號和設備的編號）。分屏前布置圖、屏后布置圖。平面布置圖：反映一個屏（保護屏、控制屏、電度表屏等）上全部設備的安裝位置，并指明各設備在整個屏中的設備編號。用于了解一個屏設備的布置情況（安裝位置、設備型號和設備的編號）。

安裝接線圖：常見的有屏柜的端子接線圖、開關或端子箱的安裝接線圖。圖中每個設備都有按一定順序的編號、代號，設備的接線端子（柱）也有標號，此標號完全與產品的實際位置對應。每個接線端子還注明有連接的去向。端子排圖還有回路編號（與展開圖對應），端子連接的電纜去向、電纜的編號。與現場實際設備的安裝情況完全對應。是安裝和核對現場不可缺少的圖紙。

2 圖形符號的意義按《變電站值班員》一書后的圖形符號，記憶常見符號：常閉接點、常開接點、延時打開與延時閉合接點的區別、按鈕、線卷的符號、接觸器的觸點、電阻等。1D、2D、3D等屏、柜或端子箱內端子排上的端子符號，1n、2n、1-1n等為各裝置的端子。

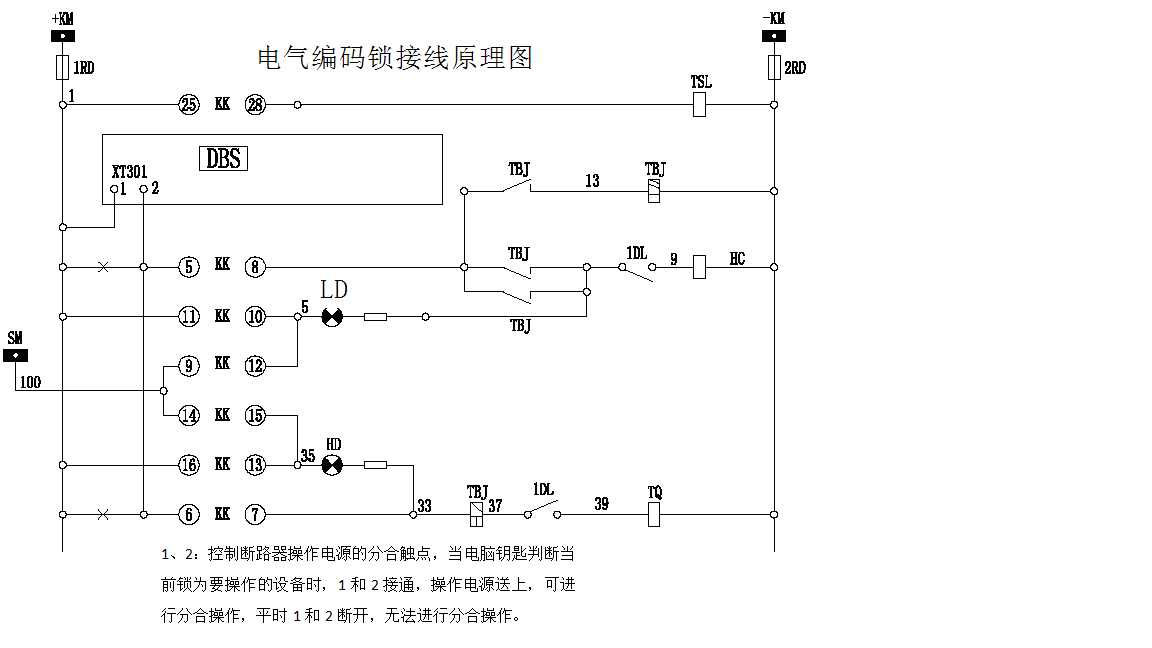

3 二次回路的標號及標號的規律為便于安裝、運行和維護，在二次回路的所有設備之間的連線都要進行標號，這就是二次回路標號。標號一般采用數字或數字和文字的組合，它表明了回路的性質和用途。在圖紙展開圖的每個元件（觸點、線圈、端子排的端子等）之間的線段都標號（常叫回路編號），回路標號通常能表明該回路的用途。在屏柜或端子箱的端子排的端子接線頭處均有回路標號（保護人員稱為端子黑頭上），此處的回路標號與圖紙展開圖的回路標號對應。在同一個間隔，回路標號相同的端子、引線在電氣上連接的電阻為零，即互相之間用導線連接。熟記下列常用的回路標號：1：控制回路電源的正極。如主變有三側開關，則三側開關的控制回路電源的正極分別為101、201、301。2：控制回路電源的正極。701：信號回路電源的正極。702：信號回路電源的正極。A4XX、B4XX、C4XX、N4XX：為CT二次電流回路的A、B、C、N相。特點為標號以4開頭。A6XX、B6XX、C6XX、N6XX：為CT二次電壓回路的A、B、C、N相。特點為標號以6開頭。其中A630、B630、C630為Ⅰ母電壓，其中A640、B640、C640為Ⅱ母電壓。如本站有多個電壓等級，則在630和640后增寫Ⅰ、Ⅱ、Ⅲ，分別表示本站高壓、中壓、低壓的母線電壓回路。901、902、903…..或J901、J902、J903、…..等為信號回路。7、37、107、137，3、33、133、233一般為開關控制回路的跳閘或合閘回路。
